Iniciar un proyecto en modo Legacy
El modo Legacy utiliza un esquema de programación tipo Mitsubishi con instrucciones aplicadas. Es compatible con los dispositivos de la gama básica.
Dispositivos compatibles
| Modelo | I/O | Conectividad |
|---|---|---|
| DXM-Micro | 8 GPIO | WiFi, BLE |
| DXM-Mini | 12 GPIO | Ethernet, WiFi |
| DXM-Pro-Mini | 12 DI, 8 DO, 4 AI, 2 AO | Ethernet, WiFi |
Crear un nuevo proyecto
- Abrir DOXOM Studio.
- Ir a Archivo → Agregar dispositivo (o pulsar + en el árbol de proyecto).

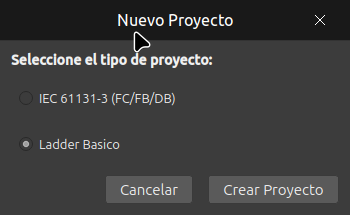

- En el diálogo de nuevo dispositivo:
- Seleccionar el modelo (DXM-Micro, DXM-Mini o DXM-Pro-Mini).
- Introducir un nombre descriptivo.
- Introducir la dirección IP del dispositivo.
- Pulsar Aceptar. Se crea automáticamente el bloque OB1 y se abre el editor Ladder.
El modo (Legacy o IEC) se determina automáticamente por el modelo de dispositivo seleccionado. Los dispositivos de gama básica siempre trabajan en modo Legacy.
Guardar el proyecto
- Archivo → Guardar (Ctrl+S) — Guarda en el archivo actual.
- Archivo → Guardar como… — Permite elegir nombre y ubicación.
Los proyectos se guardan en formato .nexo, un archivo binario comprimido que contiene todos los dispositivos, programas, configuraciones HMI y datos de comunicación.
Abrir un proyecto existente
- Archivo → Abrir… (Ctrl+O) — Explorador de archivos.
- Archivo → Recientes — Lista de los últimos proyectos abiertos.
- Hacer doble clic en un archivo
.nexoen el explorador del sistema.
Estructura del proyecto Legacy
Un proyecto Legacy contiene:
- OB1 — Programa principal en Ladder. Se ejecuta cíclicamente.
- Área de memoria — Variables M (marcas), T (temporizadores), C (contadores), D (datos).
- Configuración de red — IP, puerto y parámetros de comunicación.
