Los bloques FP_RD y FP_WR permiten leer y escribir datos en PLCs Panasonic de la serie FP utilizando el protocolo propietario MEWTOCOL sobre TCP/IP.
Dispositivos compatibles
Panasonic FP0R (con módulo Ethernet FP0R-E16)
Panasonic FP2 (con módulo FP2-C2EL)
Panasonic FP-X (con módulo AFPX-COM5)
Panasonic FP7 (Ethernet integrado)
Panasonic FP-Sigma (con módulo Ethernet)
Diálogo de configuración

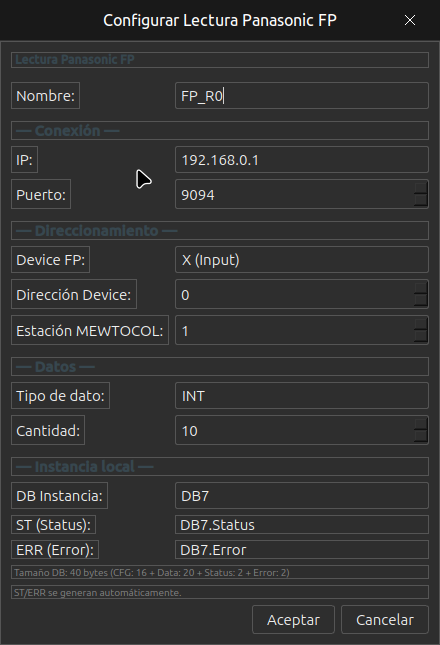

Configuración del bloque FP_RD (lectura Panasonic FP MEWTOCOL).
Conexión
Parámetro
Descripción
Ejemplo
IP
Dirección IP del módulo Ethernet del PLC Panasonic.
192.168.0.1
Puerto
Puerto TCP del servicio MEWTOCOL. El puerto por defecto es 9094.
9094
Direccionamiento
Parámetro
Descripción
Opciones
Device FP
Tipo de device del PLC Panasonic según la nomenclatura MEWTOCOL.
X — External input (entrada digital) Y — External output (salida digital) R — Internal relay (marca) DT — Data register (16 bits) LD — Link data register FL — File register
Dirección Device
Dirección numérica del primer device.
0, 100, 5000
Estación MEWTOCOL
Número de estación del PLC en la red MEWTOCOL. Normalmente es 1 para comunicación directa. Si hay varios PLCs en red, cada uno tiene un número de estación diferente.
1
Consejo: Para intercambiar datos numéricos, utilice los registros DT (Data Register). Cada DT es de 16 bits. Para valores de 32 bits, use dos registros consecutivos (DT0+DT1).
Datos
Parámetro
Descripción
Tipo de dato
INT, WORD, DINT, DWORD, REAL.
Cantidad
Número de devices consecutivos.
Instancia local
Parámetro
Descripción
DB Instancia
DB local asignado automáticamente.
ST (Status)
Estado de la comunicación.
ERR (Error)
Código de error (0 = OK).
Ejemplo de uso
Para leer 10 registros DT (DT0–DT9) de un Panasonic FP7:
