Los bloques DVP_RD y DVP_WR permiten leer y escribir datos en PLCs Delta Electronics de las series DVP y AS utilizando protocolo Modbus TCP con direccionamiento nativo por device.

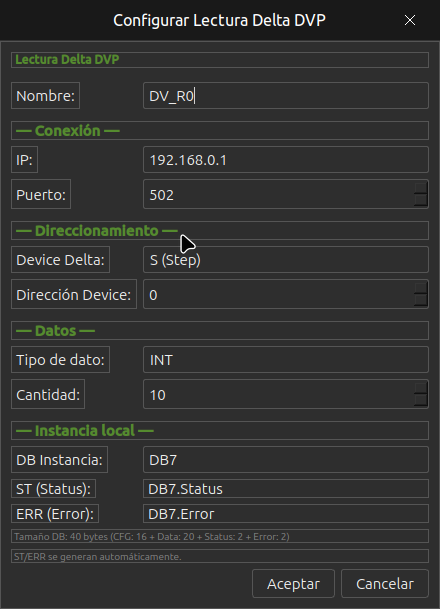

Configuración del bloque DVP_RD (lectura Delta DVP).
Conexión
Parámetro
Descripción
Ejemplo
IP
Dirección IP del PLC Delta.
192.168.0.1
Puerto
Puerto TCP Modbus. El puerto estándar es 502.
502
Direccionamiento
Parámetro
Descripción
Opciones
Device Delta
Tipo de device (área de memoria) del PLC Delta. Utiliza la nomenclatura estándar Delta/DVP.
S — Step relay X — Input (entrada digital) Y — Output (salida digital) T — Timer M — Internal relay (marca) C — Counter D — Data register
Dirección Device
Dirección numérica del primer device. El driver traduce automáticamente la dirección Delta a la dirección Modbus correspondiente.
0, 100, 1000
Consejo: Para transferir datos numéricos, utilice el device D (Data Register). Cada registro D ocupa 16 bits (1 word). Para valores de 32 bits (DINT, REAL), se usan 2 registros consecutivos (D0+D1).
Datos
Parámetro
Descripción
Tipo de dato
INT, WORD, DINT, DWORD, REAL.
Cantidad
Número de devices consecutivos.
Instancia local
Parámetro
Descripción
DB Instancia
DB local asignado automáticamente.
ST (Status)
Estado de la comunicación.
ERR (Error)
Código de error (0 = OK).
Ejemplo de uso
Para leer 10 registros D (D0–D9) de un Delta DVP-SE:
Inserte un bloque DVP_RD en el programa Ladder.
Configure IP = 192.168.0.5, Puerto = 502.
Device Delta = D (Data Register), Dirección Device = 0.
