Monitoreo online

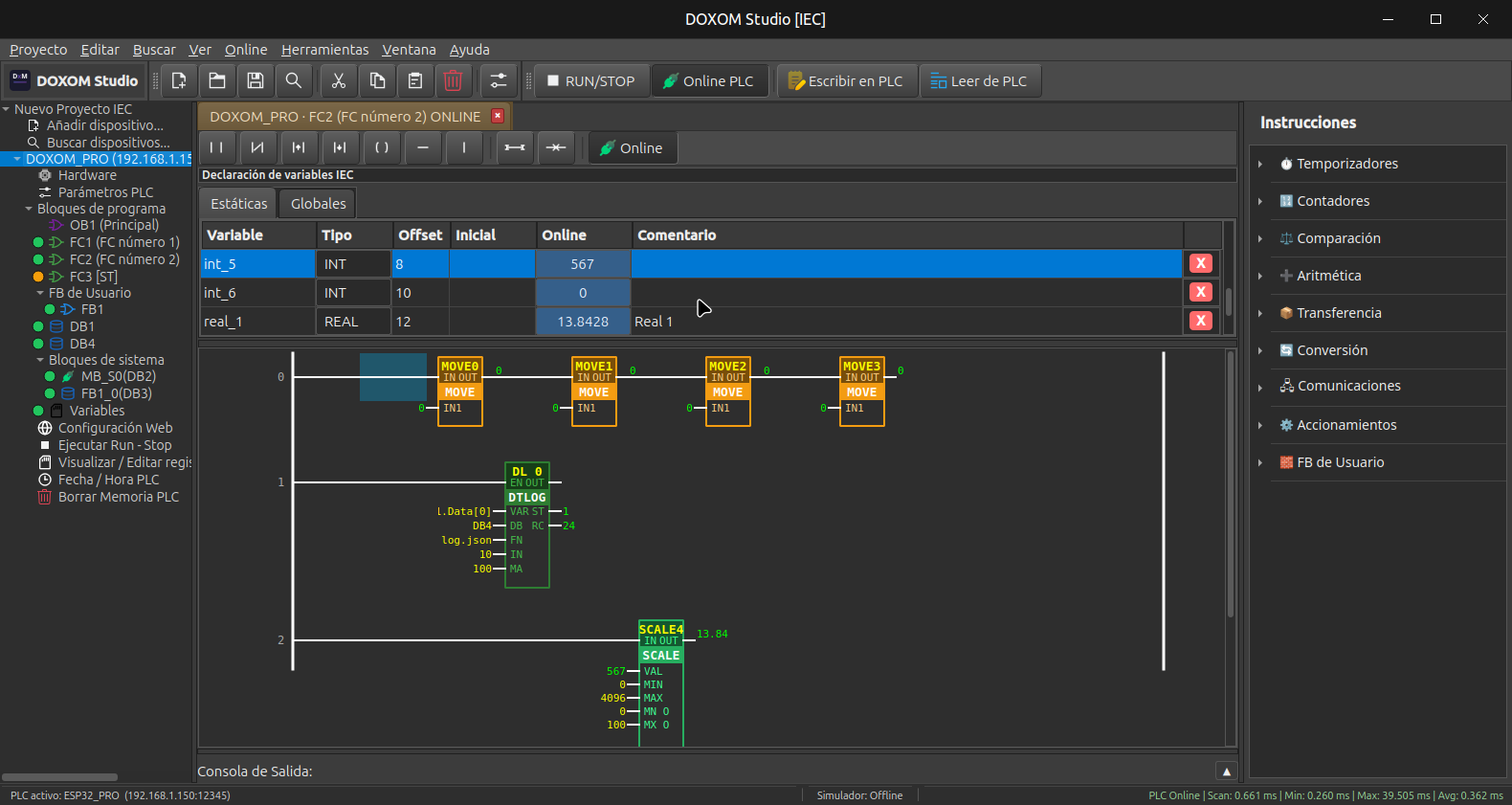

El modo de monitoreo online permite visualizar el estado real del programa en ejecución conectándose al PLC a través de la red. Se superpone información en tiempo real sobre el grid Ladder del editor.
Activar el monitoreo
- Asegúrese de que el PLC está conectado a la misma red que el PC.
- Pulse el botón Monitor en la barra de herramientas (o Herramientas → Monitor online).
- Seleccione el PLC destino de la lista de dispositivos descubiertos (o introduzca la IP manualmente).
- El editor cambia a modo de visualización con datos en tiempo real.
Información visualizada
Coloreado del power flow
El grid Ladder muestra en tiempo real qué partes del programa están activas:
- Verde: Power flow activo (condición TRUE).
- Gris: Power flow inactivo (condición FALSE).
Las líneas de conexión, contactos y bobinas se colorean según su estado actual.
Valores en vivo
Sobre cada elemento del grid se muestra su valor actual:
- Contactos: Estado ON/OFF del operando.
- Bobinas: Estado de activación.
- Temporizadores: Valor actual (ET) y estado (Q).
- Contadores: Valor de conteo (CV) y estado (Q).
- Bloques aritméticos: Resultado de la operación.
- Variables de DB: Valor actual de cada variable vinculada.
Monitor de DB
En el editor de DB, la columna Online muestra los valores en tiempo real de cada variable del bloque de datos. Es posible:
- Leer valores: Se actualizan periódicamente mientras el monitoreo está activo.
- Forzar valores: Doble clic en la celda Online para escribir un valor directamente en el PLC.
Tabla de variables
La tabla de variables globales también soporta monitoreo: la columna Valor se actualiza en tiempo real mostrando el estado de cada tag.
Descubrimiento de dispositivos
DOXOM Studio descubre automáticamente los PLCs en la red local mediante broadcast UDP. La lista de dispositivos descubiertos muestra:
- Nombre del dispositivo.
- Modelo (DXM-Pro-Basic, Medium, Advanced, etc.).
- Dirección IP.
- Estado de conexión.
