Variables globales

La base de datos de variables globales centraliza la definición de tags (nombres simbólicos) para todas las direcciones del programa: entradas, salidas, marcas y variables de DB.

Acceder al editor

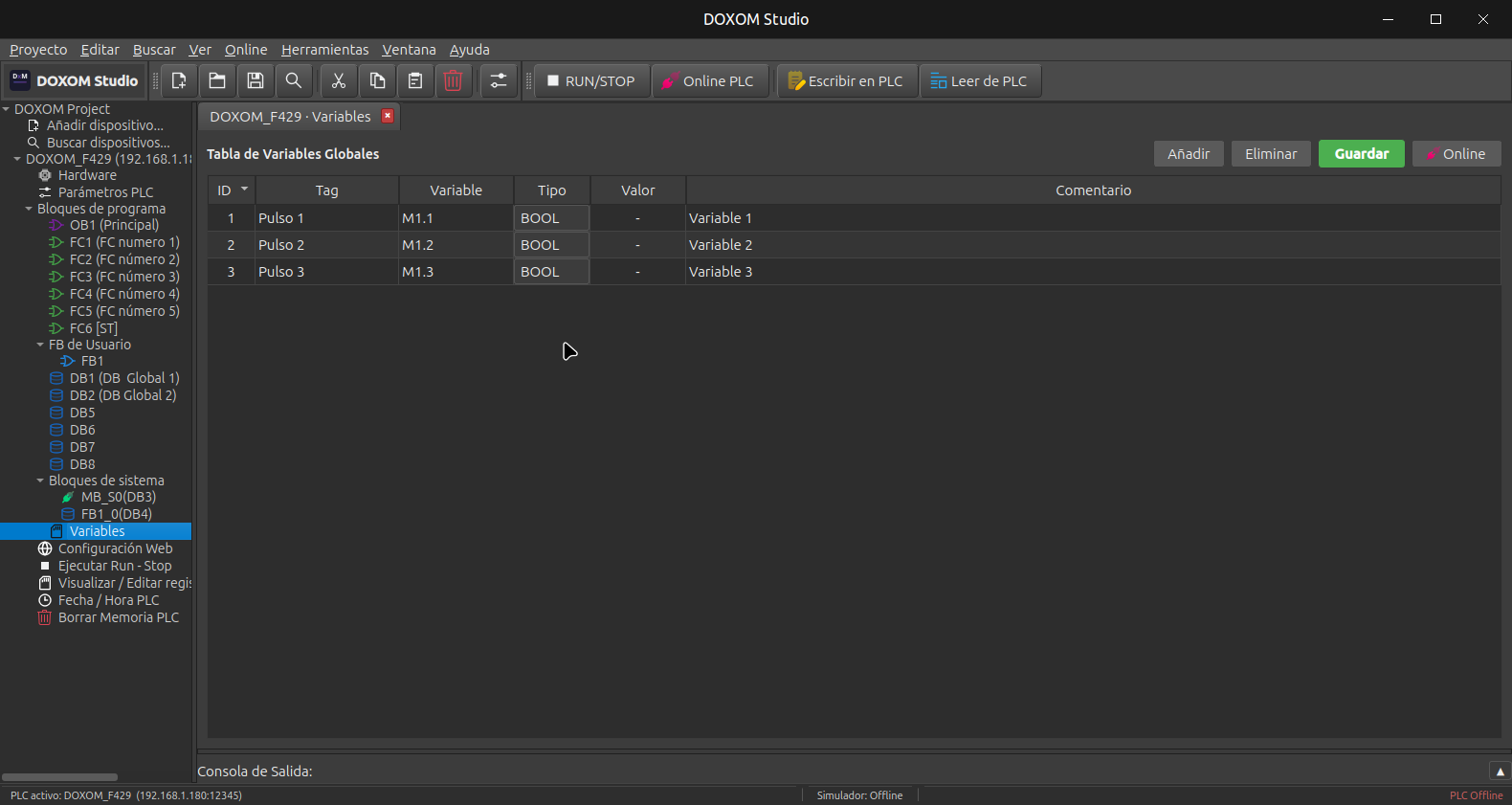

En el árbol de proyecto, haga doble clic en Variables Globales (o desde el menú Ver → Variables). Se abre una tabla con todas las variables del proyecto.

Columnas de la tabla

Columna	Descripción
ID	Número de fila (automático).
Tag	Nombre simbólico descriptivo (ej: `Sensor_Nivel`, `Motor_Start`).
Variable	Dirección absoluta (ej: `I0.0`, `M3.1`, `DB1.Temperatura`).
Tipo	Tipo de dato: BOOL, BYTE, INT, WORD, DINT, DWORD, REAL.
Valor	Valor actual en monitoreo online.
Comentario	Descripción libre de la variable.

Orígenes de variables (VarSource)

Cada variable tiene un origen que indica cómo fue creada:

Origen	Descripción
MANUAL	Agregada manualmente por el usuario.
FC_LOCAL	Variable local/estática de una FC.
DB_GLOBAL	Variable importada de un DB global.
IO_INPUT	Entrada física (I) detectada en el programa.
IO_OUTPUT	Salida física (Q) detectada en el programa.
IO_MARKER	Marca interna (M) detectada en el programa.

Auto-generación de tags

El sistema escanea automáticamente el programa para detectar todas las direcciones I, Q y M utilizadas, y genera tags con nombres predeterminados:

I0.0 → Entrada_0_0
Q1.3 → Salida_1_3
M5.0 → Marca_5_0

Estos tags se pueden renombrar a nombres más descriptivos según la aplicación.

Resolución bidireccional

La base de datos permite:

Tag → Variable: Dado un nombre (Motor_Start), obtener la dirección (I0.0).
Variable → Tag: Dada una dirección (I0.0), obtener el nombre (Motor_Start).

En el editor Ladder, los elementos muestran tanto la dirección como el tag para facilitar la lectura.

Formato TAGX

Las variables se compilan en formato TAGX compacto que se envía al PLC junto con el programa. Esto permite que las herramientas de monitoreo muestren los nombres simbólicos en tiempo real.

Consejo: Defina tags descriptivos desde el inicio del proyecto. Facilita enormemente la depuración y el mantenimiento futuro. Ejemplo: Bomba_Nivel_Alto en vez de I2.3.
