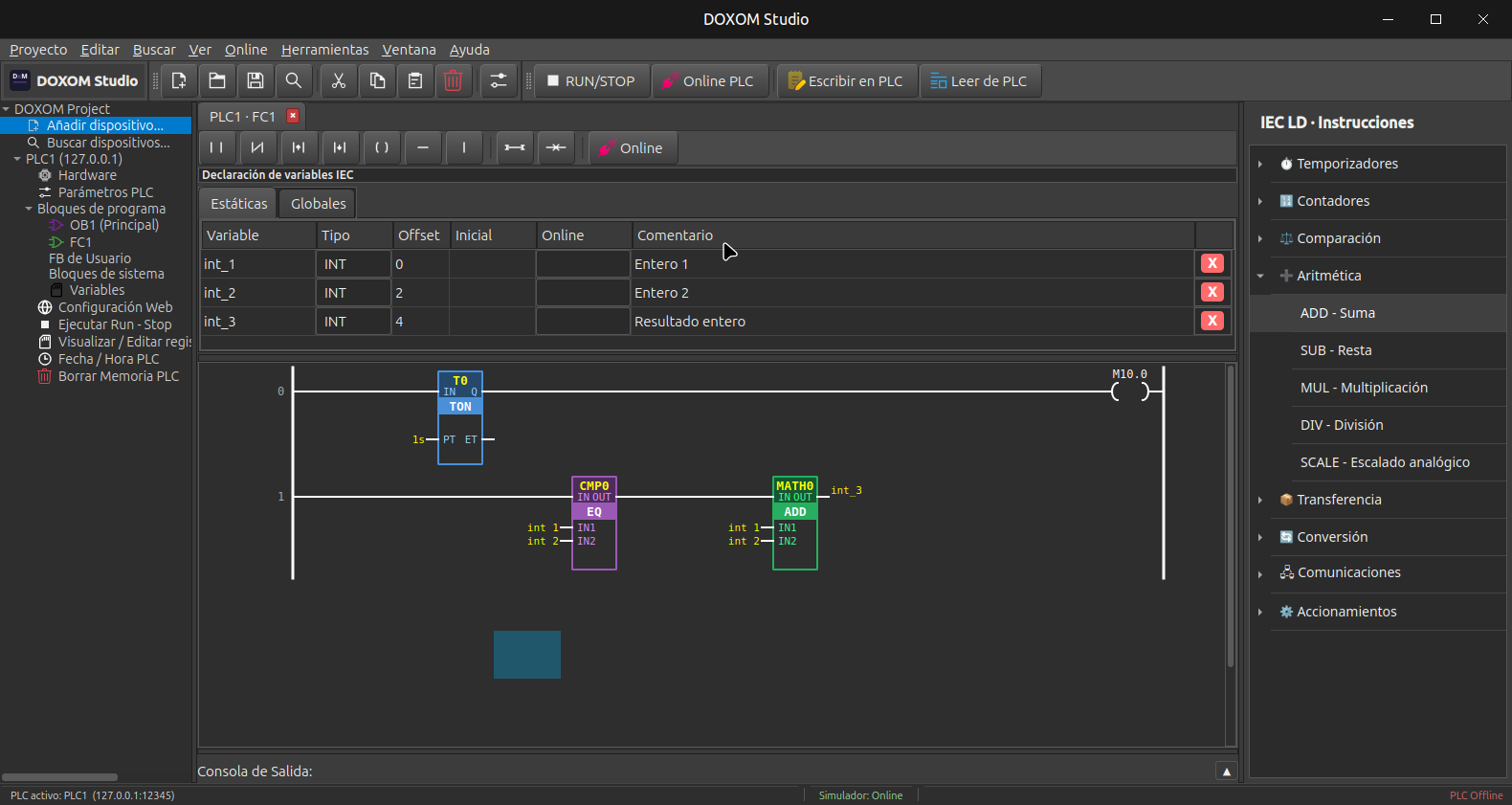

Editor Ladder IEC

El editor Ladder IEC comparte la misma interfaz visual de cuadrícula que el modo Legacy, pero incorpora diferencias significativas en el direccionamiento, los tipos de bloques disponibles y la integración con la base de datos de variables.

Grid del editor

La estructura del grid es idéntica al modo Legacy:

• Columna izquierda: Riel de potencia.
• Zona central: Contactos, bloques funcionales, líneas de conexión.
• Columna derecha: Bobinas de salida.

El flujo de potencia (power flow) se evalúa de izquierda a derecha y de arriba a abajo.

Insertar elementos

Los elementos se insertan desde el panel de instrucciones IEC (derecha), que muestra las categorías:

• Contactos (NO, NC, P, N)
• Bobinas (OUT, SET, RST)
• Temporizadores (TON, TOF, TP)
• Contadores (CTU, CTD, CTUD)
• Flancos (R_TRIG, F_TRIG)
• Comparadores (EQ, NE, GT, GE, LT, LE)
• Aritmética (ADD, SUB, MUL, DIV, SCALE)
• Transferencia (MOVE)
• Conversión (W2DW, B2W, B4DW, B2A)
• Accionamientos (MTR_DIR, MTR_INV)
• Comunicación (S7_RD, S7_WR, DX_RD, DX_WR, MB_SERVER, DATALOG)
• FB de Usuario

Bloques multi-fila

A diferencia del modo Legacy, muchos bloques IEC ocupan múltiples filas en el grid para representar sus múltiples entradas y salidas:

• Temporizadores: 3 filas (IN, PT → Q, ET)
• Comparadores: 4 filas (IN, IN1, IN2 → OUT)
• CTUD: 6 filas (CU, CD, R, LD, PV → QU, QD, CV)
• SCALE: 6 filas (valor, min_in, max_in, min_out, max_out → OUT)
• MTR_DIR: 7 filas, MTR_INV: 9 filas

Asignación de operandos

Al colocar un bloque, se abre un diálogo para asignar los operandos de cada pin:

• Entradas: Direcciones (I0.0, M1.3, DB1.var) o constantes.
• Salidas: Direcciones de escritura (Q0.0, M2.0, DB1.var).
• Constantes numéricas permitidas en pines de datos (ej: PT de temporizador).

Edición del OB1

El OB1 (bloque de organización) es el programa principal que se ejecuta cíclicamente. Contiene:

• Lógica Ladder directa (contactos, bobinas, bloques).
• Llamadas a FC mediante instrucción CALL FC<id>.
• Llamadas a FB con instancia de DB.

Las FC y FB vacías se omiten automáticamente durante la compilación.
