Bloques de datos (DB)

Un Bloque de Datos (DB) es un área de memoria estructurada que almacena variables globales tipadas. Los DBs son accesibles desde cualquier bloque del programa (OB1, FC, FB).

Crear un DB

En el árbol de proyecto, clic derecho en la carpeta DB.
Seleccione Nuevo DB.
Asigne un ID numérico (ej: DB1, DB2).
Se abre el editor de DB con una tabla vacía.

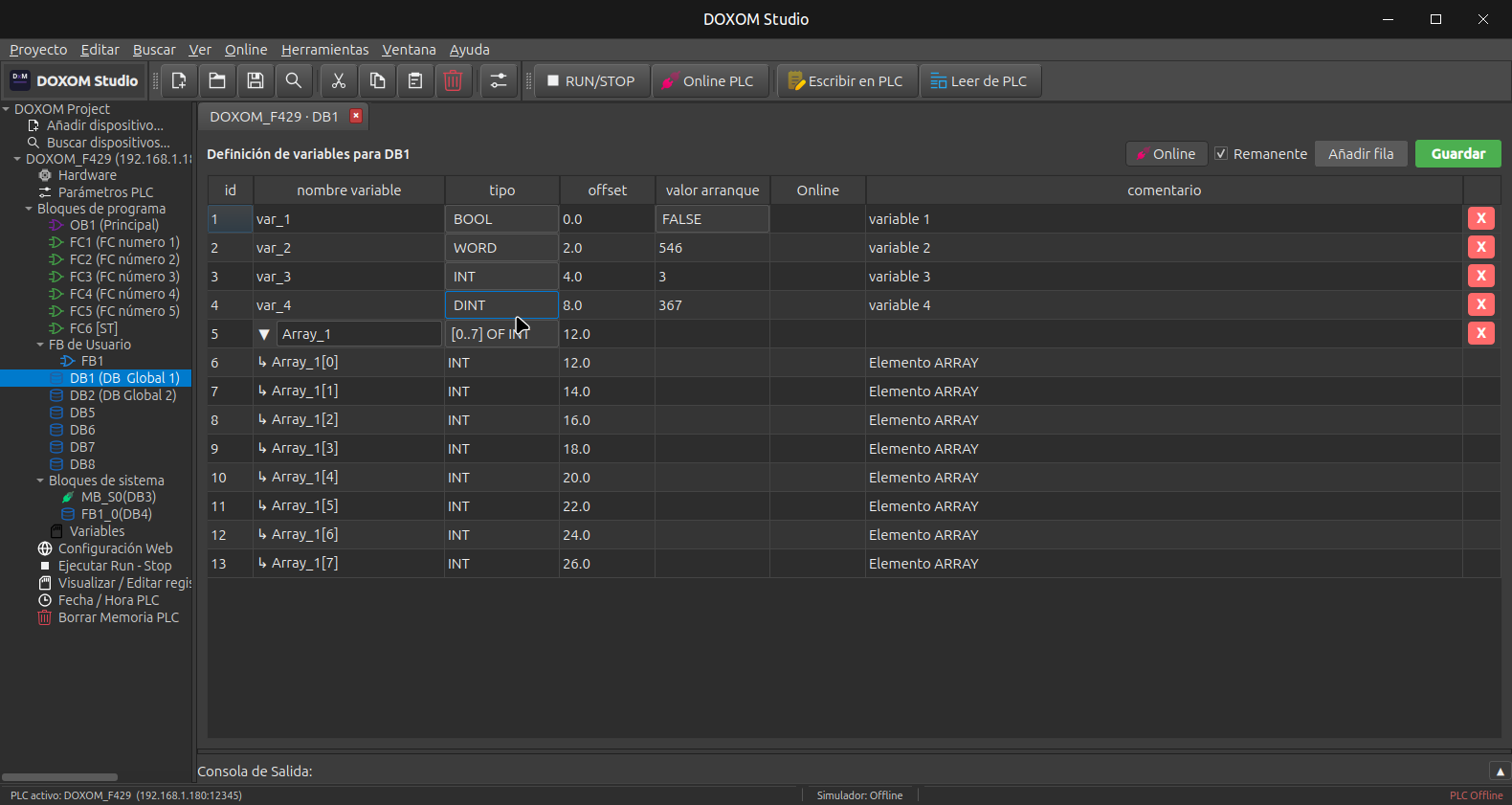

Editor de DB

El editor presenta una tabla con las siguientes columnas:

Columna	Descripción
ID	Número de fila (automático).
Nombre	Nombre de la variable (ej: `Temperatura`, `Estado_Motor`).
Tipo	Tipo de dato (desplegable).
Offset	Dirección de memoria (calculada automáticamente).
Valor arranque	Valor inicial al encender el PLC.
Online	Valor actual en tiempo real (monitoreo).
Comentario	Descripción de la variable.

Tipos de dato soportados

Tipo	Tamaño	Rango	Descripción
`BOOL`	1 bit	TRUE / FALSE	Variable booleana. Usa bit-addressing (byte.bit).
`BYTE`	1 byte	0 — 255	Entero sin signo 8 bits.
`INT`	2 bytes	-32768 — 32767	Entero con signo 16 bits.
`WORD`	2 bytes	0 — 65535	Entero sin signo 16 bits.
`DINT`	4 bytes	-2³¹ — 2³¹-1	Entero con signo 32 bits.
`DWORD`	4 bytes	0 — 2³²-1	Entero sin signo 32 bits.
`REAL`	4 bytes	±3.4×10³⁸	Punto flotante IEEE 754.
`ARRAY`	Variable	—	Array de cualquier tipo base. Ej: `ARRAY[0..9] OF INT`.

Alineación y offsets

Los offsets se calculan automáticamente respetando la alineación natural:

BOOL — Se empaquetan en bits dentro de un byte. Formato: byte.bit (ej: 0.0, 0.7, 1.0).
BYTE — Alineado a 1 byte.
INT, WORD — Alineados a 2 bytes.
DINT, DWORD, REAL — Alineados a 4 bytes.

Consejo: Agrupe las variables BOOL al inicio del DB para optimizar el uso de memoria. Después coloque los tipos mayores.

ARRAYs

Los arrays permiten definir colecciones de datos del mismo tipo:

Seleccione tipo ARRAY en el desplegable.
Defina el rango: ARRAY[0..9] OF INT → 10 elementos de tipo INT.
Los elementos se pueden expandir/colapsar en el editor para ver cada posición individualmente.
Cada elemento del array tiene su propio valor de arranque configurable.

Remanencia

Cada DB tiene una opción de Remanente (checkbox global):

Activado: Los valores del DB se guardan en memoria no volátil y se restauran tras un corte de energía.
Desactivado: Los valores se reinician a los valores de arranque en cada encendido.

Acceso a variables de DB

Desde el programa Ladder, las variables de DB se referencian como:

DB<número>.<nombre_variable>

Ejemplos:

DB1.Temperatura — Variable REAL del DB1.
DB1.Motor_ON — Variable BOOL del DB1.
DB2.Datos[3] — Elemento 3 del array Datos en DB2.

Monitoreo online

Con la conexión al PLC activa, la columna Online muestra los valores en tiempo real. Es posible forzar valores haciendo doble clic en la celda Online de cualquier variable.
