Modo HMI

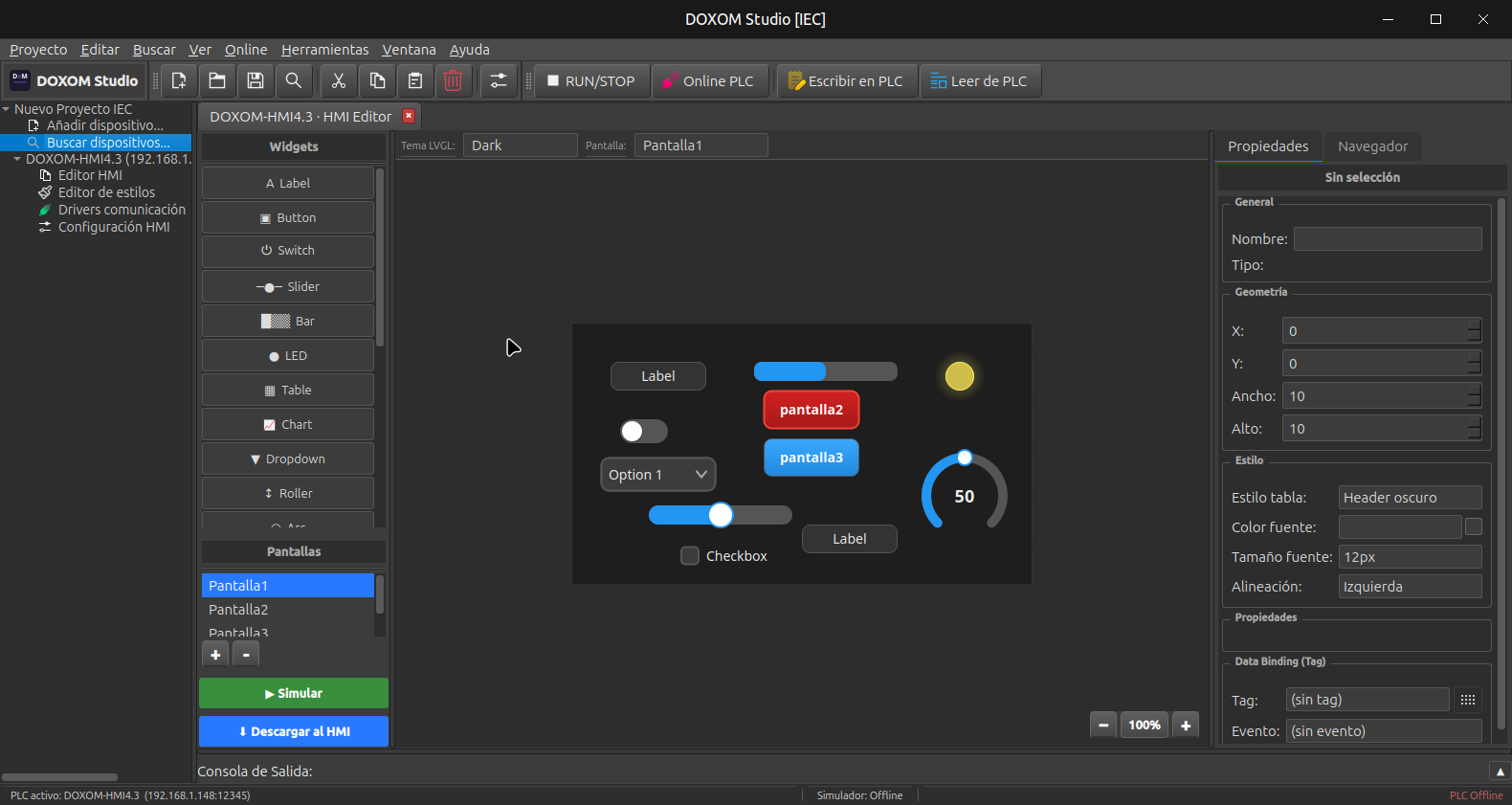

El modo HMI permite diseñar interfaces gráficas táctiles para monitorear y controlar PLCs en tiempo real. El editor visual genera proyectos basados en LVGL, la librería gráfica embebida líder del mercado.
Dispositivos compatibles
| Modelo | Tipo | Display | Resolución |
|---|---|---|---|
| DXM-HMI 4.3" | HMI puro | NV3041A | 480 × 272 |
| DXM-HMI 7.0" | HMI puro | VIEWE | 800 × 480 |
| DXM-Combo | PLC + HMI | Integrado (RPi) | Configurable |
Nota: Los dispositivos HMI puros solo muestran las acciones de editor HMI (sin editor Ladder). El DXM-Combo combina PLC IEC completo + editor HMI en un único proyecto.
Crear un proyecto HMI
- Abra Archivo → Nuevo proyecto.
- Seleccione un dispositivo HMI (DXM-HMI 4.3", 7.0" o DXM-Combo).
- Se creará el proyecto con una pantalla inicial (Screen 1).
- Se habilitarán las herramientas HMI: Editor de pantallas, Estilos, Drivers de comunicación.
Flujo de trabajo
- Diseñar pantallas: Arrastre widgets al canvas, configure propiedades visuales.
- Configurar comunicaciones: Defina dispositivos PLC (drivers) y sus variables.
- Enlazar variables: Vincule widgets a tags PLC para lectura/escritura en tiempo real.
- Simular: Pruebe la interfaz con el simulador integrado conectado al PLC real.
- Transferir: Suba el proyecto al dispositivo HMI vía red (UDP).
Drivers de comunicación
El HMI soporta tres protocolos para comunicarse con PLCs:
| Driver | Protocolo | Puerto | PLCs compatibles |
|---|---|---|---|
| nexo | DOXOM UDP | 12345 | PLCs DOXOM (DXM-Pro, DXM-Mini) |
| siemens | S7 TCP | 102 | Siemens S7-300/400/1200/1500 y compatibles |
| modbus | Modbus TCP | 502 | Cualquier dispositivo Modbus TCP |
Cada driver se configura con la IP del PLC destino y parámetros específicos (rack/slot para Siemens, unit_id para Modbus).
Temas
El editor HMI incluye dos temas predefinidos:
- Dark (por defecto) — Fondos oscuros, textos claros.
- Light — Fondos claros, textos oscuros.
Los temas definen más de 20 tokens de color, métricas y familias de fuentes (Montserrat en 9 tamaños: 12-48px).
