DOXOM IEC — DX_RD / DX_WR
Los bloques DX_RD y DX_WR permiten la comunicación directa entre PLCs DOXOM en modo IEC 61131-3. Mediante estos bloques, un DOXOM puede leer o escribir DBs de otro DOXOM conectado en la misma red.
Dispositivos compatibles
- DOXOM DXM-Pro-Basic
- DOXOM DXM-Pro-Medium
- DOXOM DXM-Combo

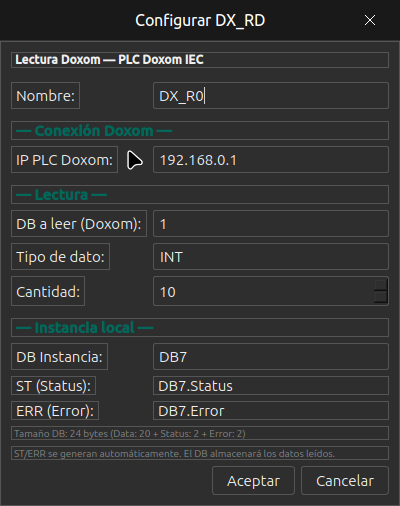

Diálogo de configuración
Conexión Doxom
| Parámetro | Descripción | Ejemplo |
|---|---|---|
| IP PLC Doxom | Dirección IP del PLC DOXOM remoto al que se desea acceder. | 192.168.0.1 |
Lectura / Escritura
| Parámetro | Descripción | Ejemplo |
|---|---|---|
| DB a leer/escribir (Doxom) | Número del DB en el PLC DOXOM remoto. | 1 |
| Tipo de dato | Tipo de dato de los elementos: INT, WORD, DINT, DWORD, REAL. | INT |
| Cantidad | Número de elementos consecutivos a leer o escribir. | 10 |
Instancia local
| Parámetro | Descripción |
|---|---|
| DB Instancia | DB local asignado automáticamente. Contiene la configuración de red y los datos leídos/escritos. |
| ST (Status) | Estado de la comunicación. |
| ERR (Error) | Código de error (0 = OK). |
Ejemplo de uso
Para leer 10 enteros del DB1 de otro DOXOM en la red:
- Inserte un bloque
DX_RDen el programa Ladder. - Configure IP =
192.168.0.10(IP del DOXOM remoto). - DB a leer =
1, Tipo =INT, Cantidad =10.
Consejo: La comunicación entre PLCs DOXOM utiliza el protocolo nativo UDP con un formato de trama optimizado para baja latencia. Ambos PLCs deben estar en la misma subred.
