DataLogger — DTLOG

El bloque DTLOG permite registrar el valor de variables del PLC en un archivo JSON almacenado en la memoria flash SPI del DOXOM. Es ideal para registrar tendencias, alarmas o trazabilidad de datos sin necesidad de un sistema externo.

Diálogo de configuración

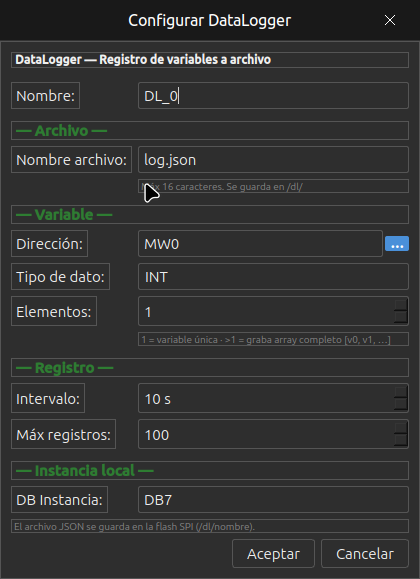

Diálogo DataLogger — Configuración del bloque DTLOG (DataLogger).

Archivo

Parámetro	Descripción	Ejemplo
Nombre archivo	Nombre del archivo JSON donde se guardan los registros. Máximo 16 caracteres. Se almacena en la carpeta `/dl/` de la flash SPI.	`log.json`

Variable

Parámetro	Descripción	Ejemplo
Dirección	Dirección de la variable del PLC a registrar. Puede ser cualquier variable global (MW, MD, etc.) o dirección de DB.	`MW0`
Tipo de dato	Tipo de dato de la variable: `INT`, `WORD`, `DINT`, `DWORD`, `REAL`.	`INT`
Elementos	Número de elementos a registrar. Con `1` registra un valor único; con valores mayores registra un array completo (`v0, v1, …`).	`1`

Registro

Parámetro	Descripción	Ejemplo
Intervalo	Intervalo de tiempo entre registros consecutivos (en segundos).	`10 s`
Máx registros	Número máximo de registros en el archivo. Al alcanzar el límite, los registros más antiguos se descartan (buffer circular).	`100`

Instancia local

Parámetro	Descripción
DB Instancia	DB local asignado automáticamente.

Formato del archivo

El archivo JSON generado contiene un array de registros con timestamp y valores:

[
  {"t": 1713260400, "v": 1234},
  {"t": 1713260410, "v": 1250},
  {"t": 1713260420, "v": [10, 20, 30]}
]

Ejemplo de uso

Para registrar el valor de MW0 cada 10 segundos:

Inserte un bloque DTLOG en el programa Ladder.
Configure Nombre archivo = log.json.
Dirección = MW0, Tipo = INT, Elementos = 1.
Intervalo = 10 s, Máx registros = 100.

Nota: El archivo JSON se guarda en la flash SPI del PLC (ruta /dl/nombre). Puede descargarse mediante la interfaz web del DOXOM o la API REST.
